EasyX学习笔记1

准备工作

IDE

就不再使用Dev-Cpp进行代码开发了，而是使用更加强大的Visual Studio。
然后下载EasyX头文件安装器。

先安装Visual Studio，选择C#/C++开发，等待安装完毕。

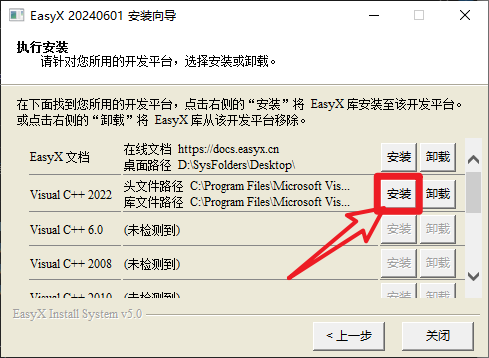

然后打开EasyX.exe安装头文件。

新项目

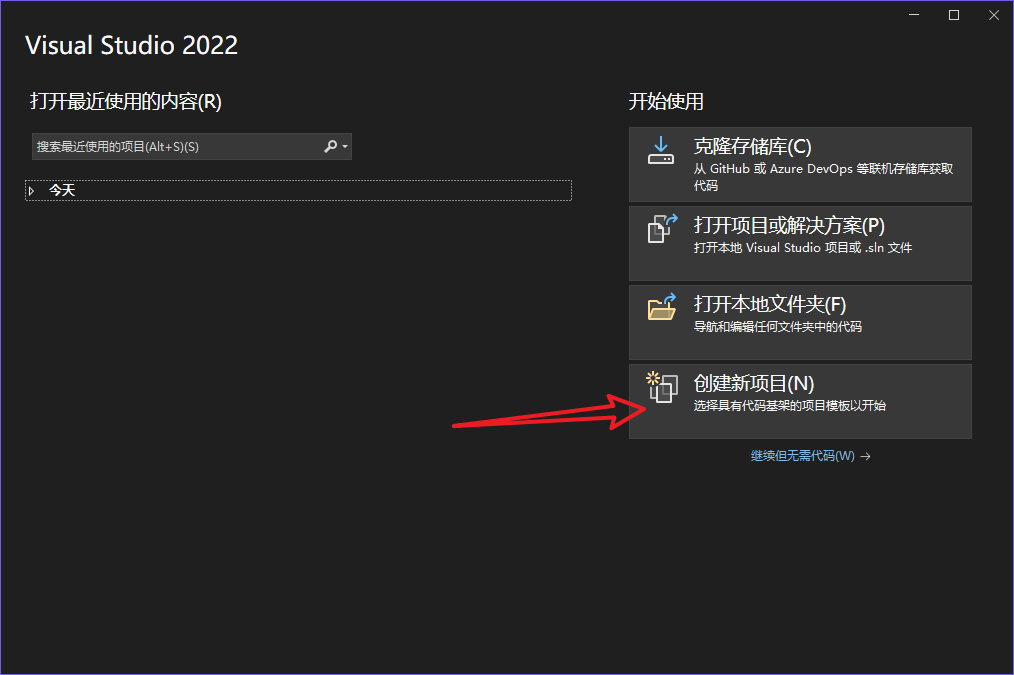

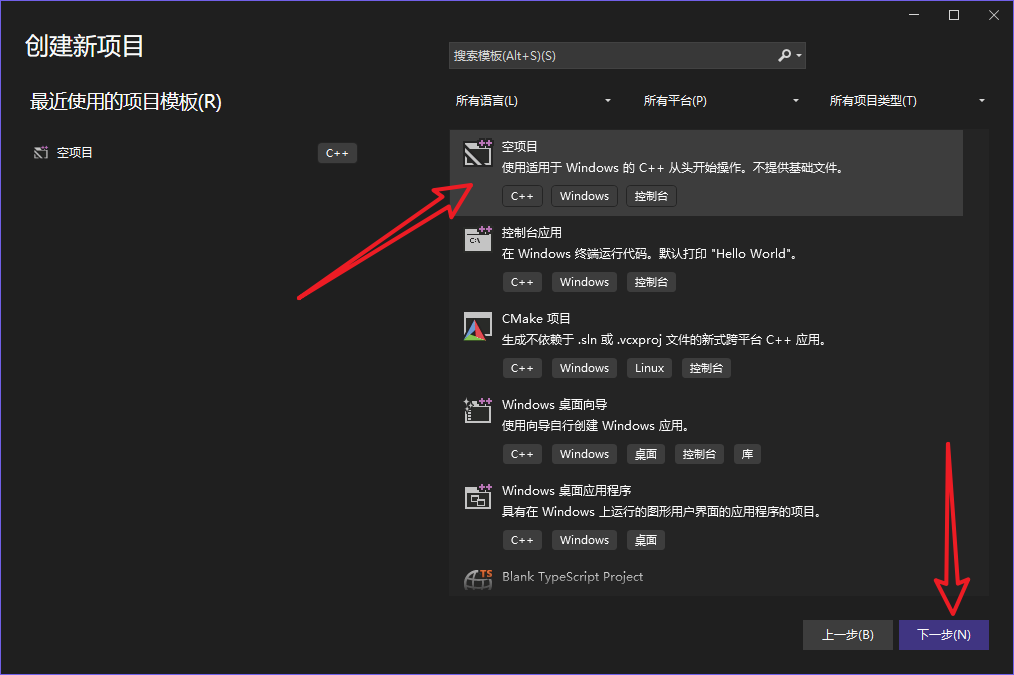

打开Visual Stuio，按照如下过程新建项目。


然后在下一页选择好保存位置和项目名称，新建即可。

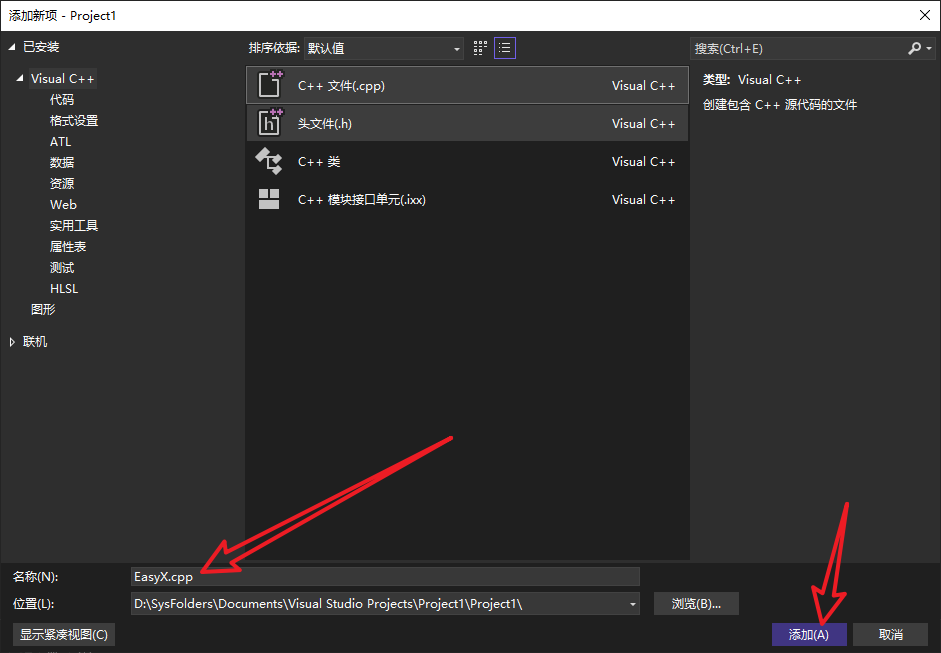

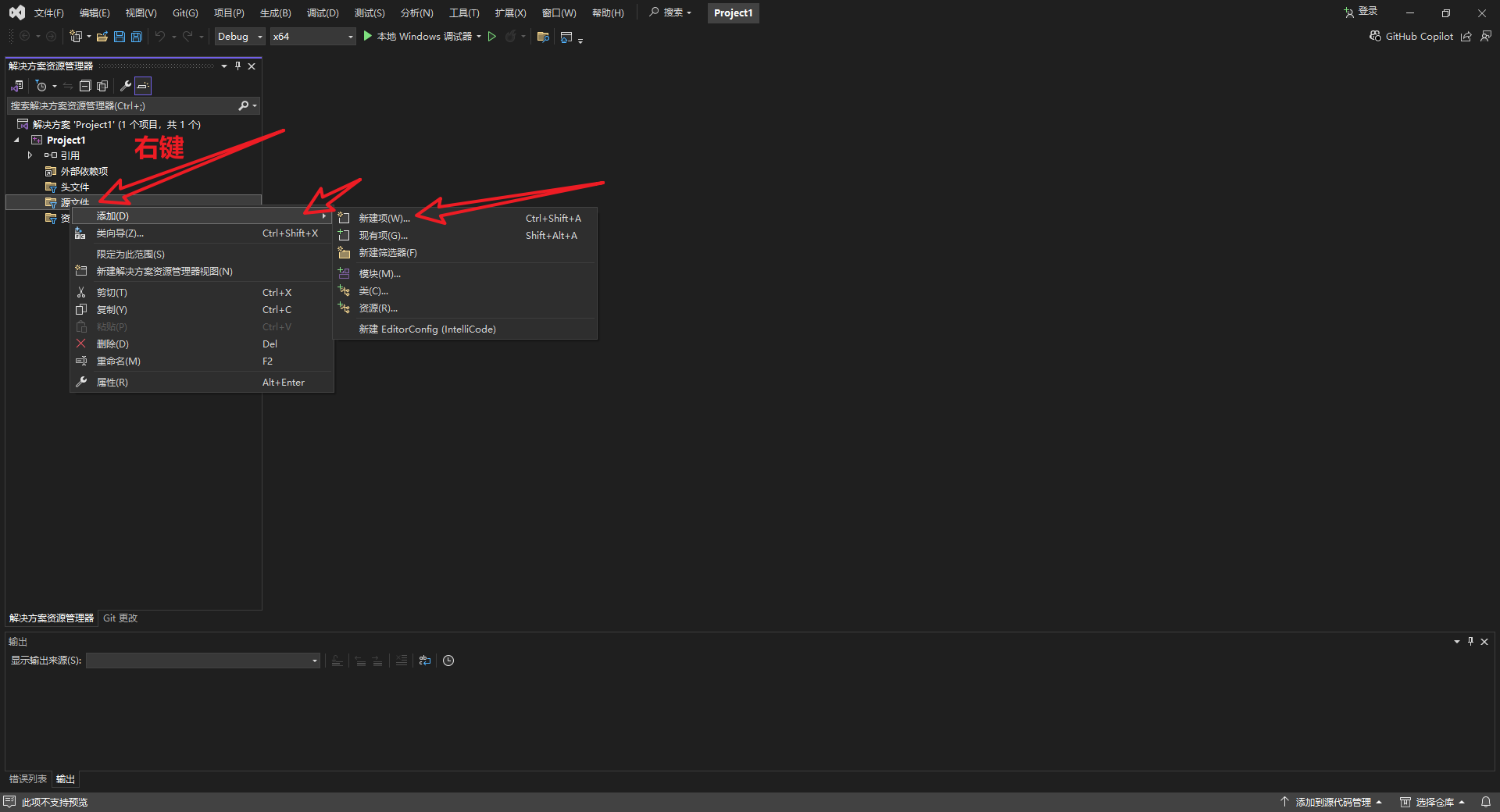

接着打开这个项目，右键左侧（默认在右侧，我挪到了左侧）源文件，新建一个源文件。

EasyX的使用

• 下面有些内容因为没有阻断，所以要在return 0前面加上getchar()来阻断程序直接终止。所以基本框架为：

#include <stdio.h>
#include <easyx.h>

int main() {

    getchar(); //防止程序退出
    return 0;
}

头文件

导入头文件。

#include <stdio.h>
#include <easyx.h> //EasyX的头文件

窗口

新建窗口

int x=640,y=480;
initgraph(x,y,flag);

initgraph(x,y,flag);新建一个窗口，x和y分别表示窗口x轴方向和y轴方向的长度。flag默认为0。

• init的意思是初始化，graph的意思是图，图表，所以可以简单理解为 初始化图形界面

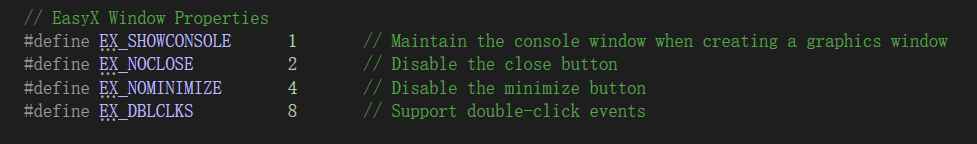

• 这个flag是什么意思呢？这是一个可选参数，默认等于0，即不显示之前编程使用的黑框框（控制台），设置成1就可以显示控制台了。除了0和1还有其他的选项，如图。

  每一个#define都给了一个数字，这个数字和前面的EX_开头的等效。这几个选项根据注释的解释，意思如下：
• EX_SHOWCONSOLE：显示控制台
• EX_NOCLOSE：禁用关闭按钮
• EX_NOMINIMIZE：禁用最小化按钮
• EX_DBLCLKS：支持鼠标双击事件
  如果想同时设置多个要求，可以用|分隔。如：initgraph(x,y,EX_SHOWCONSOLE | EX_NOMINIMIZE)

窗口颜色

首先使用setbkcolor()函数设置颜色，再用cleardevice()刷新界面应用颜色。

setbkcolor(WHITE); //设置颜色
cleardevice(); //用设置的颜色刷新窗口

这两个函数还是非常好记忆的。

setbkcolor()=>set background color=>设置背景颜色
cleardevice()=>clear device=>清空设备=>刷新窗口内容

另外的颜色呢，可以在代码中右键WHITE，选择转到定义，就可以看见更多预设好的颜色。
更多的自定义需求，可以使用RGB混色。setbkcolor(RGB(r,g,b))表示使用红(r)、绿(g)、蓝(b)三色混色，分别取值0-255。

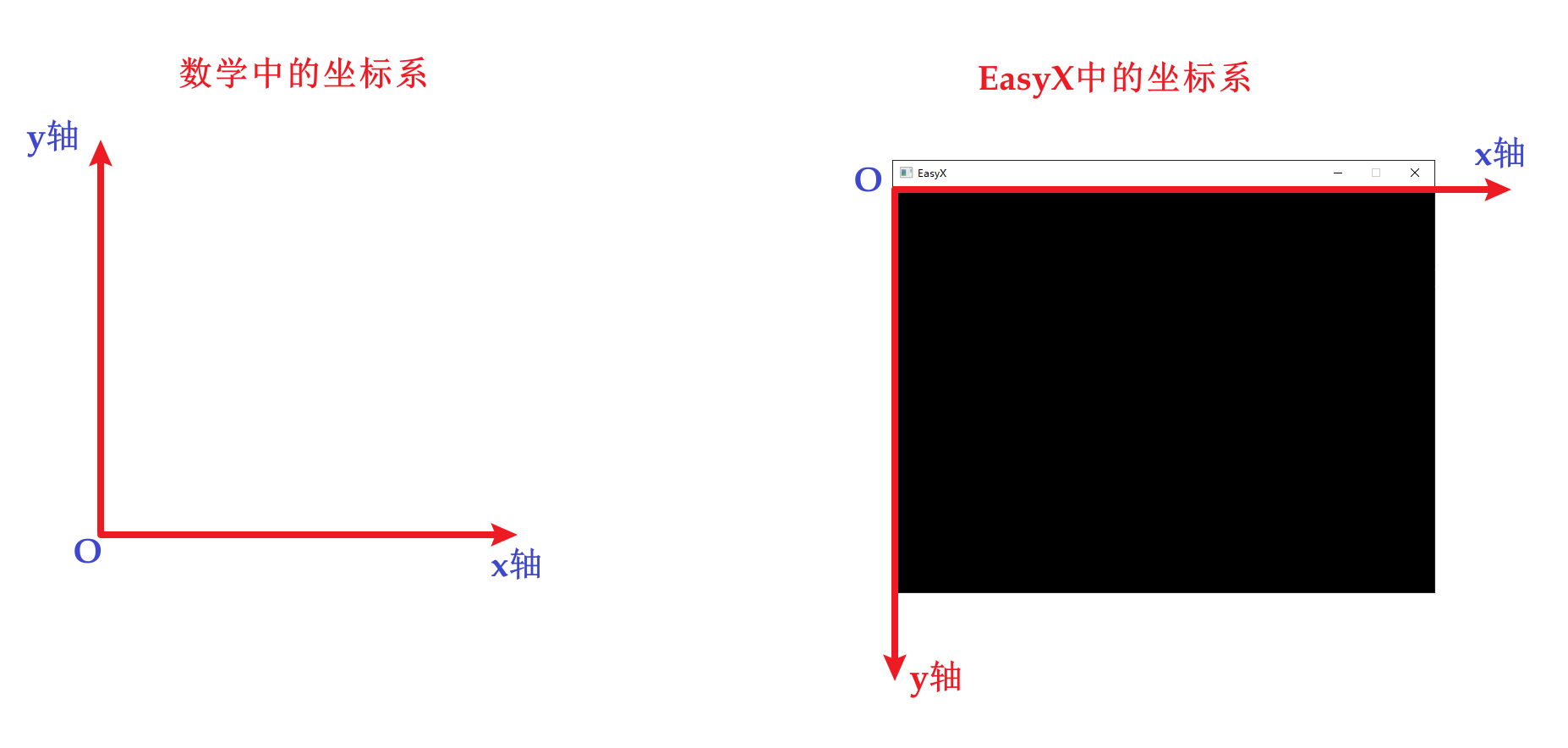

窗口内的坐标系

数学中，不考虑负半轴的情况，坐标原点在左下角。但是考虑一下计算机的显示，就像书写一样是从左往右，从上往下，所以坐标原点在左上角。

• 注：宽高是不包括标题栏的。

获得窗口宽高

• 获得窗口的宽度：getwidth()
• 获得窗口的高度：getheight()
  这个理解起来还是很简单的。

基本图像绘制

首先，这里为了方便，我将基本框架略微扩展。

#include <stdio.h>
#include <easyx.h>

void drawShape() { //绘制图形

}

int main() {
    //创建一个窗口
    initgraph(640, 480, EX_SHOWCONSOLE); // 宽度，高度，显示控制台
    setbkcolor(WHITE); //设置颜色
    cleardevice(); //用设置的颜色刷新窗口

    drawShape(); //调用自己定义的绘图函数

    getchar(); //防止程序退出
    return 0;
}

后面的所有绘图相关的代码都写在drawShape()函数中。

绘制点

绘制一个点的函数是putpixel(x,y,color)。

void drawShape() { //绘制图形
    putpixel(50, 50, BLACK);
    return;
}

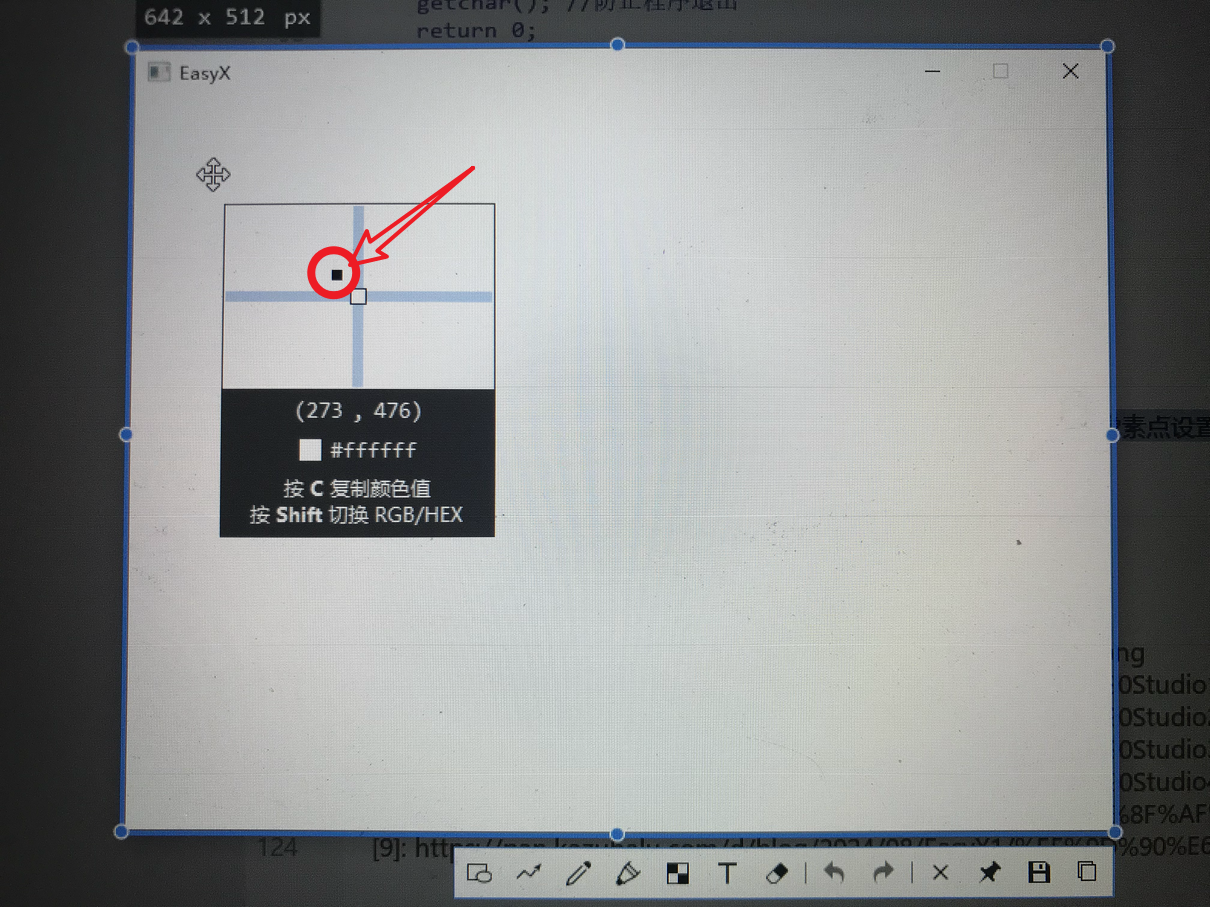

这执行过后，欸，咋没有呢？其实有的，是因为这只把(50,50)这一个像素点设置成黑色了，看不清楚。如果用诸如Snipaste这种带放大镜的截图软件看，就可以看到了。

绘制线段

数学中都知道，两点确定一条线段，那么我们在绘制一条线段时，也需要指定起始坐标和终止坐标。
绘制线段的函数：line(x1,y1,x2,y2)。x1,y1分别是起始点的坐标，x2,y2分别是终止点的坐标。

void drawShape() { //绘制图形
    line(0, 0, getwidth(), getheight());
    return;
}

但是这样写的代码，加入到上面的基本框架，就会发现，欸，没有线啊。其实是因为线条的默认颜色是白色，需要用setlinecolor()函数设置颜色。
比如下面的代码，就可以画一条从左上角到右下角的黑色线段。

void drawShape() { //绘制图形
    setlinecolor(BLACK);
    line(0, 0, getwidth(), getheight());
    return;
}

除了颜色，还可以设置线段的样式。用setlinestyle()函数设置样式。
一共有4个参数，这里只讲前两个。setlinestyle(style,thickness)，分别对应样式，宽度。

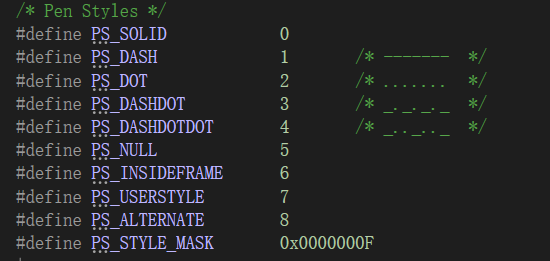

• style：用PS_开头的写法或者写后面的数字都可以设置。如设置为PS_SOLID和1是一样的。

• thickness：就是线条宽度，数值>0就行。
  比如用下面的代码画出来的就是- · - · - ·的宽度为5px的线条。

  void drawShape() { //绘制图形
    setlinecolor(BLACK);
    setlinestyle(PS_DASHDOT,5);
    line(0, 0, getwidth(), getheight());
    return;
  }

绘制矩形

简单矩形

绘制矩形使用rectangle()函数。
在Visual Studio打出rectangle()后，就给出了提示的用法。

这样看其实并不好记。想象一下这里有一条横平竖直的矩形的对角线，限制了方向，这个对角线是不是就可以唯一确定一个矩形？
所以这个定义的left，top什么的，就可以类比线段，记忆为rectangle(x1,y1,x2,y2)。第一组坐标是左上角，第二组坐标是右下角。

void drawShape() { //绘制图形
    setlinecolor(BLACK);
    setlinestyle(PS_SOLID, 5);
    rectangle(0, 0, getwidth() / 2, getheight() / 2);
    return;
}

这个drawShape()函数就会以黑色实线，宽度为5px画一个从左上角到屏幕中间的无填充矩形。

• 注：setlinecolor()和setlinestyle()是设置线条的颜色和样式，绘制矩形也是通过线条得到的，所以同样也可以通过这两个函数设置矩形边框的样式。

填充矩形

可以注意到，我前面专门加粗了无填充。那么怎么有填充呢？那我们稍微修改一下代码。

void drawShape() { //绘制图形
    setlinecolor(BLACK);
    setlinestyle(PS_SOLID, 5);
    rectangle(0, 0, getwidth() / 2, getheight() / 2); //无填充矩形

    setfillcolor(RED); //设置填充颜色
    fillrectangle(getwidth() / 2, getheight() / 2, getwidth(), getheight()); //有填充矩形

    return;
}

又新增了一个矩形绘制。setfillcolor()设置填充的颜色，同样可以用RGB()进行混色。
fillrectangle(x1,y1,x2,y2)绘制一个矩形并用前面设置到的颜色填充。如果不设置，默认用白色填充。

可以看到，这种是有填充有边框，如果希望没有边框，那就使用solidrectangle()函数。

圆角矩形

要绘制一个圆角矩形，使用(x1,y1,x2,y2,ellipsewidth,ellipseheight)函数。可以看到需要提供6个参数。x1,y1,x2,y2和前面的矩形一样，后两个参数理解前需要先了解一下圆角矩形怎么画出来的。

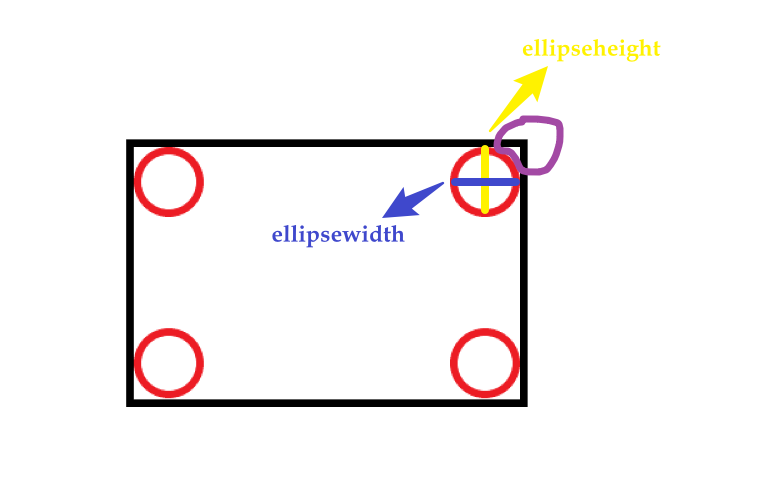

如图，先画出一个矩形（黑笔），然后在四个角落画四个椭圆（红笔），ellipsewidth和ellipseheight的含义我也标出来了，表示这个椭圆的高度和宽度。最后，去掉矩形的四个角的部分（紫色笔圈起来），就得到了一个圆角矩形。我这里画的宽高一致，所以边缘是一个圆。

同样，这是无填充有边框圆角矩形，如果要有填充有边框则使用fillroundrect()函数，有填充无边框则使用solidroundrect()，参数等和上面的直角矩形一致。

绘制圆形

绘制圆形使用circle(x,y,radius)。这三个参数，前两个指定圆心位置，radius是半径，非常的简单。
同理，线条样式等设置与前文相同。
示例：

void drawShape() { //绘制图形
    setlinecolor(BLACK); //设置颜色
    setlinestyle(PS_SOLID, 5); //设置样式
    circle(100, 100, 50); //绘制无填充有边框圆形
    return;
}

另外几种圆的样式可以类比上面。

• 有填充有边框：fillcircle()
• 有填充无边框：solidcircle()

绘制椭圆

椭圆是通过矩形内接得到的椭圆，所以参数和矩形类似。

• 无填充有边框：ellipse(x1,y1,x2,y2)
• 有填充有边框：fillellipse()

• 有填充无边框：solidellipse()
  示例：

  void drawShape() { //绘制图形
    setlinecolor(BLACK);
    setlinestyle(PS_SOLID, 5);
    setfillcolor(RED);
    fillellipse(50, 50, 200, 400); //绘制有填充有边框椭圆
    return;
  }

绘制折线

使用函数polyline()。
示例：

void drawShape() { //绘制图形
    setlinecolor(BLACK);
    setlinestyle(PS_SOLID, 5);
    POINT points[] = { {0,0},{50,50},{200,0},{500,400} }; //设置顶点
    polyline(points, 4); //绘制
    return;
}

使用POINT points[]={{x1,y1},{x2,y2},{x3,y3} ...... }设置顶点，然后使用polyline()函数绘制。
polyline的定义是：void polyline(const POINT* points, int num)，第一个参数就是传入设置的顶点坐标，第二个参数是填写顶点数量。

其他图形

图形的样式远不止此嗷，更多的可以查看官方文档查看。
